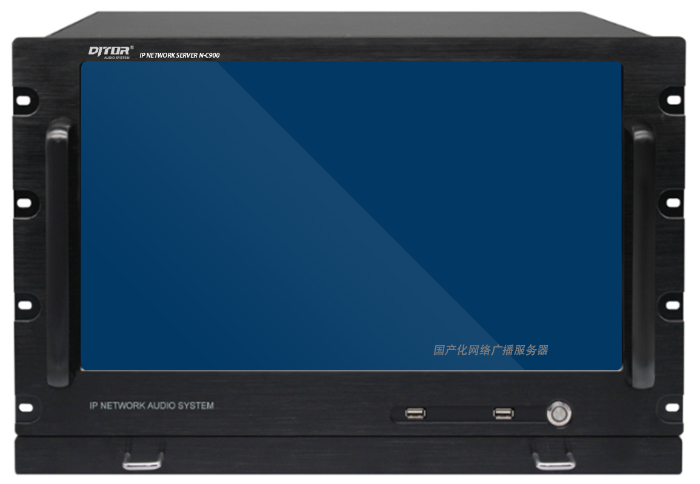

全国产化网络广播服务器N-C900

系统核心设备，安装在主控室，通过系统软件管理广播系统内所有终端。

1.专业机架式工控机箱体设计，采用铝合金结构，有较高防磁、防尘、防冲击能力；

2.采用17.3英寸工业级加固触摸屏，简单易用的触摸屏操控；

3.内置大容量硬盘，具有抗震动、抗摔、读写速度快、功耗低等特点；

4.工业级专用主板设计，处理速度更快，运作性能更强，适用于长时间运行；

5.安装广播系统服务器软件后，构成IP广播系统的管理控制中心，对广播系统各路音源

信号控制，广播区域分配，终端信息的配置；

6.标准RJ45网络接口，有以太网口的地方即可接入，支持跨网段和跨路由。

电源：ATX 宽压电源(AC 100-127/220-240V～/47-63Hz/7/3.5A)

显示屏幕：17.3 寸16:9、亮度：350、对比度：600 分辨率：1920×1080

视角：可视角度：80/80/60/80（L/R/U/D)

输入类型 4 线电阻式触摸屏

可抽拉隐藏式键盘、滑鼠板

主板尺寸 170mm（L）*170mm（W）*28mm（H）

CPU：国产兆芯KX6000 16NM全系列板贴CPU

电源：1*DC_IN DC头内直径为2.5MM，支持12V/19V

U6580主板满载功耗约90W，建议用12V10A或19V6A以上电源，1*DC_ATX（4Pin）

内存 2*SODIMM插槽，NB-DDR4内存，支持2133/2400/2666MHZ内存，最大支持32G

网络功能 1/2*LAN接口，Realtek 8111H千兆网口，支持网络唤醒，PXE功能，1*MINI_PCIE接口 支持WIFI/4G/蓝牙模块

显示功能 显卡，集成ZX C960 DX11超核心显卡，支持单显、双显/三显复制、双显/三显扩展

1*VGA DB15接口，支持分辨率1920*10@60HZ

1*VGA_OUT插针，支持分辨率1920*1080@60HZ ，（12Pin，1*12Pin，2.0mm）

1*HDMI 1.4接口，支持4K分辨率4096/3840*2160@30Hz

1*HDMI_CON插针，支持2K分辨率1920*1080@60Hz

1*LVDS插针，支持分辨率1920*1080@60HZ，（30Pin，2*15Pin，2.0mm）

1*EDP插针，支持分辨率1920*1080@60HZ，（30Pin，2*15Pin，2.0mm）

1*EDP_PWR插针，EDP工作电压控制插针，（6Pin，2*3Pin，2.0mm）

1*LVDS_PWR插针，LVDS工作电压控制插针，（6Pin，2*3Pin，2.0mm）

1*INVERT插针，LVDS背光控制插针，（6Pin，1*6Pin，2.0mm）

USB功能 2*USB3.0接口，后置标准USB3.0接口

2*USB2.0接口，后置标准USB2.0接口（2*LAN主板无此接口）

1*F_USB1插针，前置USB2.0插针，一组有2*USB2.0 ，（9Pin，2*5Pin，2.54mm）

1*F_USB2插针，前置USB2.0插针，一组有2*USB2.0 ，（9Pin，2*5Pin，2.54mm）

1*F_USB3.0插针，前置USB3.0插针，一组有1*USB3.0 ，（19Pin，2*10Pin，2.0mm）

声音功能 集成CJC6811A高保真USB音频芯片，可改支持Realtek ALC662/660 HD数字音频控制器

1*LINE_OUT接口，支持音频输出（绿色）

1*MIC_IN接口，支持麦克风输入（红色）

1*INT_SPK插针，支持8欧5瓦喇叭输出（功放），（4Pin，1*4Pin，2.0mm）

硬盘功能 1*MSATA接口，支持MINI_SATA盘，支持MSATA 3.0

1*SATA1接口，标准SATA硬盘接口，支持SATA 3.0

1*SATA_PWR插针，硬盘供电插针，可取电5V、12V。，（4Pin，1*4Pin，2.54mm）

开关功能 1*F_PANEL插针，开关、电源灯、硬盘灯、重启插针，（9Pin，2*5Pin，2.54mm）

1*AUTO_SW插针，硬件控制上电开机插针 ，（3Pin，1*3Pin，2.0mm）

其他I/O 1*COM1插针，支持标准RS232/RS422/RS485可选 ，（9Pin，2*5Pin，2.54mm）

1*COM2插针，支持标准RS232 ，（9Pin，2*5Pin，2.54mm）

1*COM3~6插针，支持标准RS232 ，（39Pin，2*20Pin，2.0mm）

1*JCOM1/2插针，COM1/2第9脚设置0V/5V/12V ，（6Pin，2*3Pin，2.0mm）

1*SIM_CARD卡槽，支持SIM卡，用3G/4G时需要SIM卡

1*CLR_CMOS插针，主板清零、放电插针 ，（3Pin，1*3Pin，2.0mm）

1*FAN1插针，CPU风扇插针，支持温控 ，（3Pin，1*3Pin，2.54mm）

1*FAN2插针，SYS风扇插针，全速 ，（3Pin，1*3Pin，2.54mm）

1*GPIO_CN插针，GPIO控制插针 ，10Pin，2*5Pin，2.0mm）

1*PCI-E 16X接口 可选带标准PCI-E接口，可接独立显卡(PCIE为X8信号)

运行环境 工作温度：-10℃~60℃；工作湿度：5%~95%相对湿度，无冷凝

BIOS，支持上电开机，定时开机，远程开关机设备智能识别

Watch Dog，看门狗编程，支持硬件复位功能（256级，0~255秒）

操作系统国产系统
