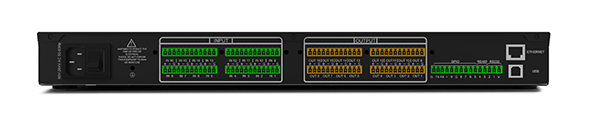

C-D16.16多功能数字音频矩阵处理器

16路模拟音频输入16路模拟音频输出

支持麦克风输入和线路输入自由切换，也可以选择Dante数字信号（只针对配Dante模块的型号）

输入增益可调，相位可调，可以静音处理，选择MIC输入的时候，可以从0到40dB九档增益选择

输入可以自动生产模拟的正弦波，粉红噪声，白噪声信号（增益可调，两个输入一组）

每路输入带48V幻象电源，可以上位机软件开关控制

每路输入带反馈抑制功能开关，两档调节

每路输入带噪声门，噪声门启动时间，释放时间，启动点平可调

每路输入31段EQ，EQ类别可选，频率参数，Q值可调，可提升或衰减15dB，EQ可单独存档，复制和粘贴

每路输入带低通、高通功能，斜率可选，实现分频功能

每路输入延时最大可以达到20ms，有三种单位可选（ms，ft，cm）

带自动混音功能，每路可选择10档优先级别，总体增益，混合斜率和响应时间可调

矩阵混音功能，任意一路输入信号可以加入到任意一路输出信号，可调整每路混合增益

每路输出10段EQ，EQ类别可选，频率参数，Q值可调，可提升或衰减15dB，EQ可单独存档，复制和粘贴

每路输出带低通、高通功能，斜率可选，实现分频功能

每路输出延时最大可以达到60ms，有三种单位可选（ms，ft，cm）

每路输出带压缩器功能，启动电平，启动时间和释放时间可调，压缩比率及压缩拐点斜率可调

每路输出带限幅器功能，启动电平，释放时间可调，很好保护系统设备

每路输出相位，增益可调，还可以随时选择静音，主音量可调

可实现输入多通道或输出多通道联调，也可以实现多机联调功放

可以配置摄像头参数，实现视频跟踪

USB免驱自动连接软件，也可以通过232,485,网络接口进行软件控制

可以选择RS232,485，TCP/IP网口连接中控控制

可以TCP/IP网口直接接入局域网，实现远程，多台控制，并且有APP实现PAD，手机无线控制（目前只支持ANDROID系统）

可扩展GPIO外部控制功能

可选配带dante网络音频输入输出模块的型号，带Dante的型号增加4路数字输入，4路数字输出

DSP芯片
信号处理	32-bit fixed/floating-point DSP 300MHz
音频系统延迟	< 1ms
数模转换	24-bit
采样率	48KHz

模拟音频输入输出 ANALOG AUDIO INPUTS AND OUTPUTS
输入通道	16 路平衡输入. Mic/line level
音频接口	3.81 mm 凤凰插, 12-pin
输入阻抗	11.5KΩ
最大输入电平	12dBu/Line, -9dBu/Mic
幻象电源	+48VDC, 10mA, 每通道配置
输出通道	16 路平衡输出, line level
输出阻抗	150Ω

音频指标 AUDIO PERFORMANCE SPECIFICATIONS
频响曲线	20Hz-20kHz(+-0.5dB)/Line 20Hz-20kHz(+-1.5dB)/Mic
THD+N 信噪比	-90dB(@12dBu,1kHz,A-wt)/Line -86dB(@-7dBu,1kHz,A-wt)/Mic 105dB(@12dBu,1kHz,A-wt)/Line 95dB(@-7dBu,1kHz,A-wt)/Mic

连接和显示 COMMUNITICATION PORTS AND INDICATORS
USB	Micro-B type, 免驱
TCP/IP网口	RJ-45
RS232	凤凰座
RS485	凤凰座
GPIO口	凤凰座，调用机器存档（可定制功能）
显示屏和按键	LCD2402，基本功能菜单控制
指示灯	Power, Link, +48V,输入输出音频信号

电气与物理参数 ELECTRICAL AND PHYSICAL
供电范围	AC100V---240V 50/60 Hz
尺寸	44mmx483mmx210mm
净重	2.8kg
工作温度	-20℃--80℃

墙面控制器 C-DCT

C-DCT是C-D系列处理器的快捷控制功能性配件，4寸IPS电容触摸屏，具有快捷调用设置好的场景存档，总音量，通道增益调节等功能，安装于86盒中。

尺寸 4 寸

分辨率 480*480

颜色 65K 色，16 位 RGB

电压 9-18V

通讯接口 RS485

屏有效显示尺寸长 X 宽=71.9mm X 70.2mm

产品尺寸长 X 宽 X 高=90.7mm X 90.7mm X 27.9mm

工作温度 -20~70 摄氏度
