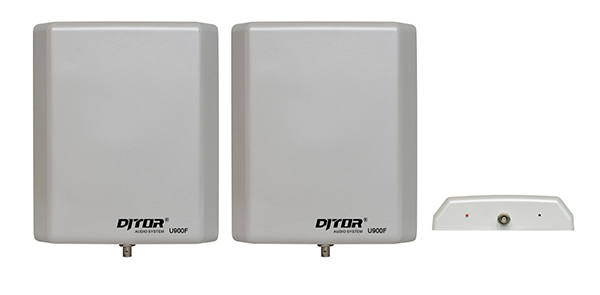

U900F 天线放大器

有源指向性天线采用对数周期偶极振子阵列，为UHF频段500-950M Hz的无线系统提供2合1式的高增益的接收能力，而接收频带已覆盖整个 UHF通道。整式的定向天线设计，为分集式UHF无线系统提供理想的远程距离和稳定的接收表现。另外，亦可作多通道无线系统的共用天线。       天线放大器是设计于需要远距离接收和发射的应用，如体育馆、演 唱会、剧场、及大型演出场所；或一些会阻挡视线及接收的环境。另外，天线可轻易稳固的安装；同时亦可容易地拆除，方便携带。       该天线可使用于所有UHF频段的接收机中，并提供180°角度固定频带中的定向覆盖接收。比较接收机附带的标准天线，天线放大器可提 供在50欧姆阻抗时约6dB的射频信号提升。    天线是以工业级标准的玻璃铜及铜膜镀层构造，提供耐用，防腐蚀、 抗紫外线、防震及轻型的特点，在不同环境下可作长时间及稳定的表现， 而天线整合的BNC端子提供了高质量及抵抗阻抗的特性，并能减低连接 线的拉力，只能将天线用于可提供8V直流偏压的接收机或分配系统。

天线分配放大器技术指标：


                                                                               室内天线



天线分配器：一分二/一分四；
工作频带：500MHz-1GHz；
增益：6~10dB；
工作电源：DC12V 2A/DC12V 3A；
输出外接电源：DC 12V 800MA；

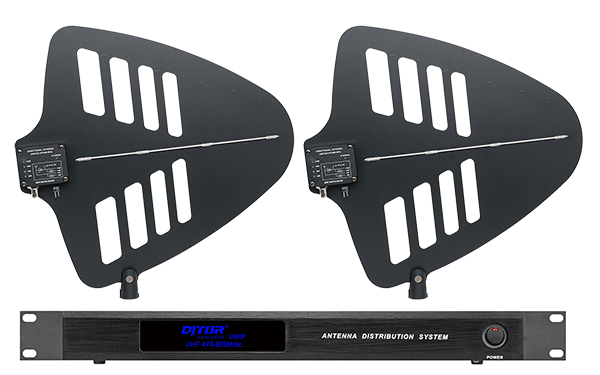

指向性天线技术指标：
天线类似：对数周期偶极（LPDA）天线；
工作频带：500MHz-1GHz;
工作电压：8V DC；
增益：6dB典型，最大值10dB；
阻坑：50欧姆 典型；
电压驻波比：小于等于1.7:1；
指向极性：垂直（于垂直安装）；
导波器段数：11段；
连接端子：固定式直角BNC母座；
重量：310克
外形尺寸：348mm*325mm*25mm(长高厚）；
构造：玻璃及铜膜镜层；
涂层：暗黑色。
